型 号 Part Number

FBPZT50176.5

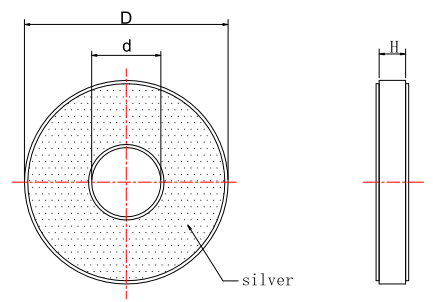

外形尺寸 Dimensions (D*d*H)

Φ50*Φ17*6.5

谐振频率 Resonant Frequency

35±2kHz

静态电容 Static Capacitance

2750pF at 1.0kHz

机电耦合系数
Electromechanical Coupling Coefficient

Kp≥0.50

K31≥0.35

介电常数 Dielectric Constant

1100

频率常数 Frequency Constant (fr*d)

Nd=230kHz·cm

压电应变常数 Piezoelectric Strain Constant

d33≥220pC/N

介电损耗 Dissipation Constant

tgδ≤0.3%

介电损耗 Dissipation Factor（400V/mm）

0.8%

居里温度 Curie Temperature

Tc≥300℃

工作温度 Operating Temperature Range

-40℃～+85℃

贮存温度 Storage Temperature Range

-40℃～+85℃

材 料 Material

P8
